一、 概述

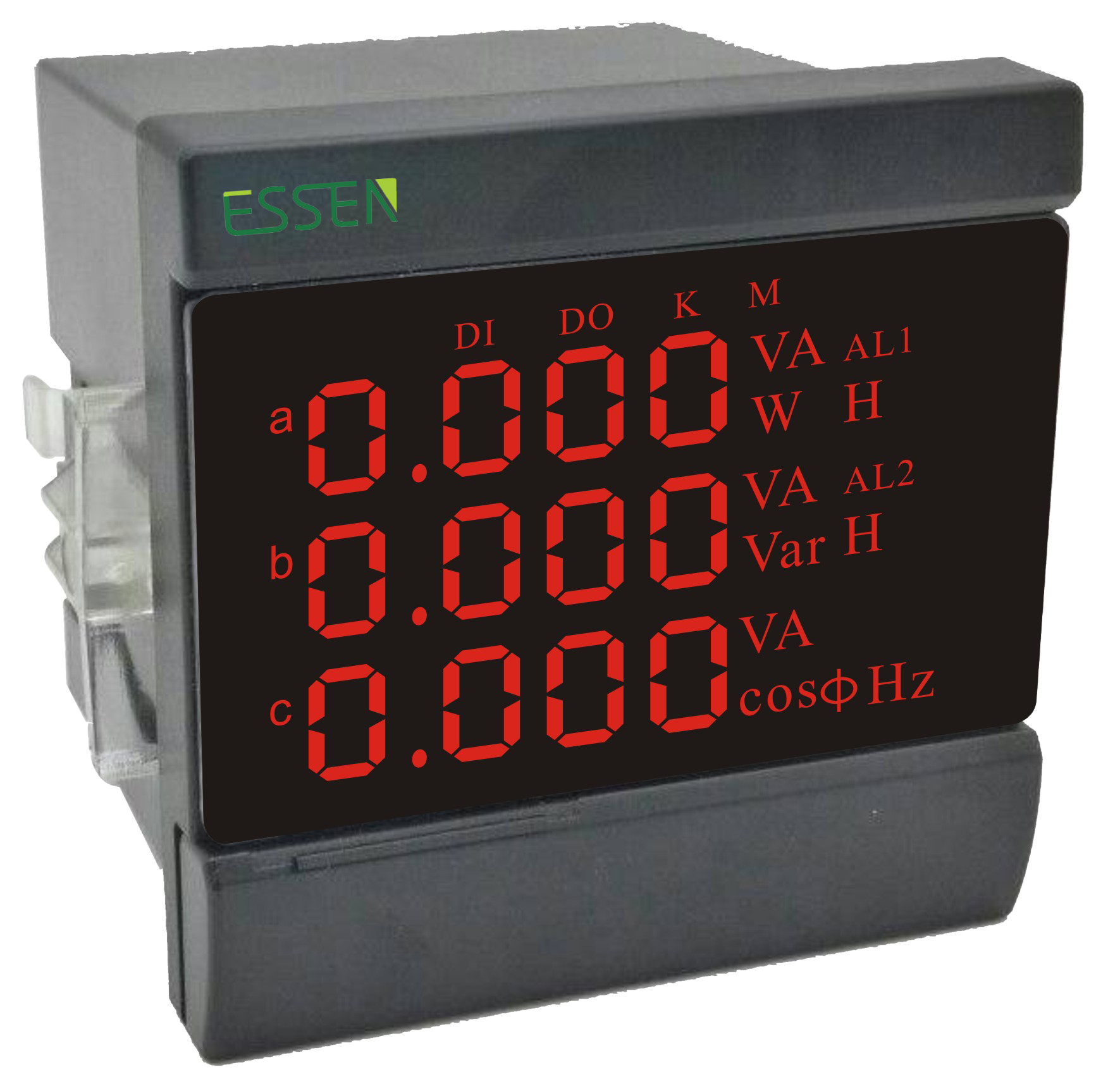

ESP-100E系列多功能電力儀表，是針對電力系統、工礦企業、公用設施、智能大廈的電力監控需求而設計的。它能高精度的測量所有常用的電力參數，如三相電壓、三相電流、有功功率、無功功率、頻率、功率因數、四象限電能、諧波測量、復費率功能等；分別有可視度高的LCD和高亮度LED數碼管來顯示儀表測量參數和電網系統的運行信息，儀表面板帶有四個編程按鍵，用戶可現場方便的實現顯示切換、儀表參數編程設置，具有很強的靈活性。
系列儀表有多種擴展功能模塊可供選擇：RS485的數字接口可實現儀表組網絡通訊功能；2路電能脈沖輸出和4路(2)路模擬量(0～20mA/4～20mA)輸出功能可實現電能和電量的變換輸出功能；4路開關量輸入和4路開關量輸出功能可實現本地或遠程的開關信號監測和控制輸出功能(“遙信”和“遙控”功能)，可組合實現多個電量參數報警及自動控制功能。
二、 技術參數
|
性能 |
參數 |
||
|
|
網絡 |
三相三線、三相四線 |
|
|
輸 入 側 電 壓 電 流 顯 示 |
電 壓 |
額定值 |
AC100、400 |
|
過負荷 |
測量：1.2倍 瞬時：2倍/10s |
||
|
功耗 |
＜1VA(每相) |
||
|
阻抗 |
＞300KΩ |
||
|
精度 |
RMS測量，精度等級0.5 |
||
|
電 流 |
額定值 |
AC1A、5A |
|
|
過負荷 |
持續：1.2倍 瞬時：2倍/10s |
||
|
功耗 |
＜0.4VA(每相) |
||
|
阻抗 |
＜20MΩ |
||
|
精度 |
RMS測量，精度等級0.5 |
||
|
頻率 |
40～60Hz，精度0.1Hz |
||
|
功率 |
有功、無功、視在功率，精度0.5級 |
||
|
電能 |
有功/無功電能計量，有功精度0.5級，無功精度1% |
||
|
顯示 |
可編程設置、切換、循環顯示 |
||
|
電 源 |
工作范圍 |
AC、DC 80～270V |
|
|
功耗 |
≤5VA |
||
|
輸 出 可 編 程 |
數字接口 |
RS-485、MODBUS-RTU協議 |
|
|
脈沖輸出 |
2路電能脈沖輸出，光耦隔離 |
||
|
開關量輸入 |
4路開關量輸入，干結點方式 |
||
|
開關量輸出 |
4路開關量輸出、繼電器 |
||
|
模擬量輸出 |
4(2)路模擬量輸出，4-20mA/0-20mA |
||
|
環境 |
工作環境 |
-10～55℃ |
|
|
存儲環境 |
-20～75℃ |
||
|
安全 |
耐壓 |
輸入和電源＞2KV,輸入和輸出＞2KV，電源和輸出＞1KV |
|
|
絕緣 |
輸入、輸出、電源對機殼＞5M |
||
|
電磁兼容 |
快速群脈沖 |
4KV(電源回路)、2KV(信號回路) |
|
|
靜電放電 |
接觸放電8KV、空氣放電 15KV |
||
|
浪涌 |
4KV(共模)、4KV(差模) |
||
三、 安裝尺寸
|
外形代號 |
面框尺寸 |
開孔尺寸 |
|
S |
96×96 |
91×91 |
|
A |
72×72 |
67×67 |
